Датчик точного времени GPS предназначен для приема сигнала спутникового времени и выдачи информации о времени и дате на лицевую панель, в локальную сеть по интерфейсу RS 485, в виде продольного тайм-кода ( LTC ), а также в виде вертикального тайм-кода ( VITC ) в составе видеосигналов «чёрного» поля стандарта PAL и SDI .

Для обеспечения уверенного приёма сигнала системы GPS датчик комплектуется выносными активными антеннами:

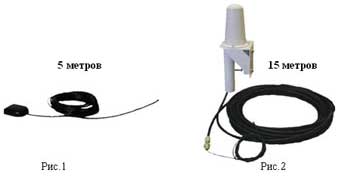

• антенна с магнитным держателем, обеспечивающая уверенный приём сигнала с кабелем до 5 метров (штатный вариант) (Рис.1);

• высокочувствительная антенна (корабельное исполнение), обеспечивающая уверенный приём сигнала с кабелем до 15 метров (опция) (Рис.2);

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Входы

Вход синхросигнала REF IN (проходной):

• Размах опорного синхросигнала – 0,3…2 В.
• Входное сопротивление не менее 10 кОм.

Выходы

• Аналоговый выход PAL (сигнал «чёрное поле» с введённым сигналом вертикального тайм-кода VITC ):
  • Количество – 2
  • Разъём – BNC
  • Размах – (850±50) мВ на нагрузке 75 Ом
• Цифровой выход SDI (сигнал «чёрное поле» с введённым сигналом вертикального тайм-кода VITC и продольного LTC ):
  • Количество – 2
  • Разъём – BNC
  • выходное сопротивление – 75 Ом.
  • размах сигнала – 800 ± 80 мВ.
  • джиттер – не более 500пс.
• Четыре симметричных выхода продольного тайм-кода LTC ,
  • стандарт SMPTE 12 M -1995.
  • Разъём - XLR
  • Размах ­– 1100±50 мВ на нагрузке не менее 1 кОм
• Выход RS -232
  • Формат данных – NMEA 0183 v 2.2
  • Скорость передачи – 4800 Бод

Линия управления внутренней локальной сети:

• последовательный двунаправленный канал стандарта RS-485:
• скорость передачи - 9600 бит/сек;
• формат данных - 11 бит (1 - стартовый, 8 - информационных,
  1 - программируемый, 1 - стоповый) в режиме полудуплекса;
• длина линии управления - не более 100 м.
• количество устройств на линии - не более 31.

  Остальные характеристики

• Точность работы датчика в автономном режиме – 10 -6
• Потребляемая мощность (220 В, 50 Гц) - не более 10 Вт.
• Диапазон рабочих температур - от 0 до 45 о С.
• Габаритные размеры базы КРЕЙТ (1U): 44х482х120 мм.
• Масса - не более 5 кг.

ОБЩЕЕ УСТРОЙСТВО И СИСТЕМА УПРАВЛЕНИЯ

Датчик точного времени GPS представляет собой блок в базе КРЕЙТ (1U), который может быть установлен в стойку базовой конструкции или использоваться в настольном варианте.

На лицевой панели (рис.1) расположены следующие органы управления и индикации:

• кнопки MODE , DOWN и UP для коррекции значений часового пояса, времени и даты;
• 2 светодиода:
• TRUE TIME / GPS – индикатор режима работы от GPS приёмника и корректировки реального времени от спутниковой системы GPS . (см. инструкцию по эксплуатации);
• REF LOCK / VIDEO – индикатор режима работы ведения от опорного видеосигнала и захвата системой ФАПЧ входного синхросигнала.
• 12 двойных индикаторов для отображения значений времени, даты, температуры (если подключен датчик температуры) или часового пояса.

  Лицевая панель

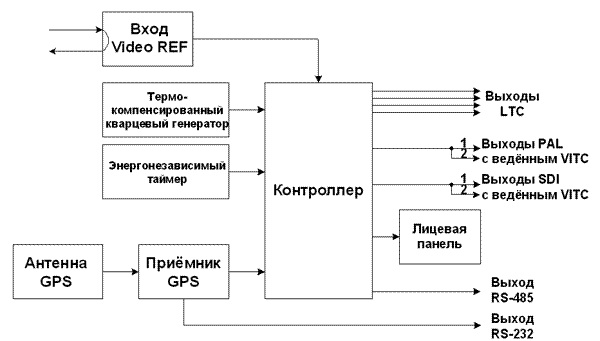

Структурная схема датчика точного времени GPS

При включении питания контроллер считывает значения времени и даты из энергонезависимого таймера и выдает их на лицевую панель, в сеть по интерфейсу RS -485, на выходы LTC , а также в виде вертикального тайм-кода VITC в составе выходных видеосигналов стандарта PAL и SDI (“чёрное” поле). Линейный тайм код, так же как и вертикальный, может быть использован для отображения информации о времени и дате на выносных табло, а также для ведения устройств, имеющих соответствующий вход.

  Датчик может работать в трёх режимах:

• ведение и корректировка часов реального времени от приёмника спутниковой системы GPS ;
• ведение от внешнего опорного видеосигнала;
• автономный.

Режимы можно выбирать с помощью переключателя на основной плате устройства, находящегося за лицевой панелью

1). Ведение от приёмника спутниковой системы GPS

После захвата спутника контроллер синхронизируется со спутниковым временем и корректирует значения времени и даты с помощью данных, полученных с приемника GPS . При выключении питания отсчет времени продолжается энергонезависимым таймером.

Выход RS -232 предназначен для контроля работы приемника GPS с помощью компьютера – например, с помощью программы Sirf Demo

Передача значений времени и даты другим устройствам осуществляется по последовательному двунаправленному каналу стандарта RS-485. С двух сторон на концах линия должна быть затерминирована пассивной заглушкой 120 Ом по сигналу RS-485.

Все устройства объединяются в сеть RS-485 на основе описанной выше линии управления. Каждое устройство в сети имеет свой уникальный системный адрес. Общение между устройствами в этой системе осуществляется по разработанному фирмой "ПРОФИТТ" протоколу.

2). Ведение от внешнего опорного видеосигнала

В этом режиме устройство является генератором тайм-кода. Контроллер формирует видеосигнал “чёрного” поля, как в формате PAL , так и в формате последовательного цифрового сигнала SDI . Он же замешивает в кадровом гасящем интервале сигнал вертикального тайм кода – VITC . Если на вход опорного видеосигнала REF IN подан сигнал, то формирование выходных видеосигналов и тайм-кода будет осуществляться синхронно с ним. В сигнале SDI , помимо кода VITC в кадровом гасящем, происходит замешивание линейного LTC и вертикального VITC тайм-кодов в строчном гасящем интервале, в виде дополнительных данных ( Ancillary data packets ).

3). Автономный режим работы

Если на входе REF IN отсутствует опорный видеосигнал, датчик автоматически переходит в автономный режим работы. При этом полностью сохраняется функциональность работы датчика, но все сигналы формируются от встроенного термокомпенсированного кварцевого генератора.

Внешний вид задней панели PTT -096

  Конструктивно датчик точного времени GPS выполнен в виде переносного прибора в базе КРЕЙТ (1U) с размерами 44х482х120 мм. Для доступа к платам необходимо снять верхнюю крышку блока.
