Серия 8Х





Коммутаторы Серии 8Х предназначены для коммутации как композитных, так и компонентных видеосигналов, цифровых SDI и HDSDI сигналов, звуковых моно- или стереосигналов. Коммутаторы могут быть как одного типа коммутируемых сигналов, так и смешанного.
Восемь входных линий могут быть скоммутированы в произвольном порядке на каждую из восьми выходных линий. Коммутаторы Серии 8Х в зависимости от входных и выходных линий могут выпускаться в следующих модификациях



Состав серии

Принятые сокращения:

V - видео композитный;

АА - аудио аналоговый двухканальный.

ЕЕ - аудио цифровой AES/EBU



 Состав серии приведен в таблице:

Число входов

Число выходов

Виды коммутируемых

сигналов

Шифр

устройства

Высота корпуса

Потребляемая мощность,

VA, не более

Видео

Аудио

8

8

V



PVS-0808V-N

1U

7



AA

PSS-0808AA-N

1U

6



EE

PSS-0808EE-N

1U

6

V

AA

PVSS-0808VAA-N

1U

13

V

EE

PVSS-0808VEE-N

1U

13

HD/SD SDI/ ASI



PVS-0808HDSI-N-N

1U



HD/SD SDI/ ASI

AA

PVSS-0808HDSIAA-N

1U

HD/SD SDI/ ASI

EE

PVSS-0808HDSIEE-N

1U



4









4











V



PVS-0404V-N

1U

6



AA

PSS-0404AA-N

1U

5



EE

PSS-0404EE-N

1U

5

V

EE

PVSS-0404VEE-N

1U

12

V

AA

PVSS-0404VAA-N

1U

12

HD/SD SDI/ ASI



PVS-0404HDSI-N

1U

6

HD/SD SDI/ ASI

AA

PVSS-0404HDSIAA-N

1U

5

HD/SD SDI/ ASI

EE

PVSS-0404HDSIEE-N

1U

5



Все коммутаторы имеют мониторный выход.

Коммутаторы SDI имеют мониторный выход SDI.



При заказе коммутатора с управлением по сети Ethernet  в шифре коммутатора и пульта управления через дефис добавляется индекс “N”  (например:  PVS-0808HDSI-N;  PRR-0808-N)



При заказе коммутатора с местной панелью управления в шифре коммутатора добавляется через дефис индекс “F”   (например:  PVSS-0808HDSIAA-F;   PVS-0808V-N-F)





Пульты управления
  • универсальные X-Y пульты

  • пульты на несколько назначений(multi bus)

  • пульты на одно назначение(single bus)

Конфигурация пульта, т.е. определение адреса управляемого им коммутатора, номера выхода(входа) отданных этому пульту для управления и другие установочные параметры, осуществляется с помощью DIP-переключателей на задней панели пульта. После конфигурации пульты объединяются в единую сеть управления коммутаторам. Возможные варианты пультов приведены в таблицее



Шифр

Число источников

Число назначений

Примечания

Универсальные X – Y пульты

PRR-10000-NE

до 999

до 999

дистанционный (одна панель управления и интерфейс RS485)

PRR-1000-2-NE

до 999

до 999

дистанционный (две панели управления и два интерфейса RS485)

PRR-0808l-NE

8

8

дистанционный

PRR-0404l-NE

4

4

дистанционный

Пульты на несколько назначений (“MULTI BUS”)

(с независимым управлением каждым назначением))

PRR-0802-NE

8

2

дистанционный

PRR-0402-NE

4

2

дистанционный

Пульты на одно назначение (“SINGLE BUS”)

PRR-0801-NE

8

1

дистанционный

PRR-0401-NE

4

1

дистанционный





Общие технические характеристики



Вход опорного синхросигнала

  • аналоговый видеосигнал размахом (0,3…1,0) В на нагрузке 75 Ом;

  • входное сопротивление более 10 кОм;

  • вход проходной;

  • разъёмы BNC .

Прочие характеристикии

  • Габаритные размеры коммутаторов Серии 8Х :

    • ширина - 482 мм,

    • высота в зависимости от модификации (см. таблицу) – 44 мм (1U) или 88 мм (2U),

    • глубина - 280 мм.

  • Диапазон рабочих температур - от 0 до 45 о С.

  • Масса - не более 5 кг.

Система управления



Управление коммутацией, аварийная и служебная индикация осуществляется с помощью центрального процессора управления. В состав процессора управления входит плата с лицевой панелью, устанавливаемая в правой части корпуса коммутатора и задняя плата, определяющая вариант дистанционного управления коммутатором. С помощью кнопок и индикаторов, расположенных на лицевой панели процессора управления осуществляется конфигурирование коммутатора и индикация его работы.



Управление коммутатором может осуществляться





Лицевая панель управления



Коммутатор может состоять из нескольких уровней (например, видео и двухканальный звуковой коммутаторы), которые могут быть расположены как в одном, так и в разных корпусах (только для варианта дистанционного управления по сети RS-485). Максимальное число уровней, которое может иметь коммутатор – четыре. При этом в одном корпусе уровни всегда должны быть установлены последовательно (без пропуска). То есть нельзя установить в один корпус уровни 1 и 3, а в другой 2 и 4. В случае объединения коммутаторов с разными уровнями по сети RS-485, лицевая панель, установленная на один из корпусов, будет осуществлять управление всеми уровнями коммутатора не зависимо от корпуса, на котором она установлена.







На лицевой панели управления  расположены следующие органы управления и индикации:

  • сетевой выключатель питания POWER с индикатором включения питания;

  • два индикатора исправности блоков питания 1 и 2 ;

  • кнопки SOURCE (источник) с соответствующими индикаторами выбора коммутируемого входа (1 ¸ 8 или 1 ¸ 4);

  • кнопки DESTINATION (направление) с соответствующими индикаторами выбора коммутируемого выхода (1 ¸ 8 или 1 ¸ 4);

  • кнопки LEVEL 1,2,3,4 с соответствующим индикатором для разрешения/запрета управления соответствующим уровнем коммутатора;

  • кнопка MON (монитор) с соответствующим индикатором для разрешения/запрета управления контрольным выходом.

  • кнопка TAKE (ввод) с соответствующим индикатором для завершения набранной команды;

  • кнопка ON LINE (в линию) с соответствующим индикатором для включения/выключения режима мгновенной коммутации;

  • кнопка MEM (память) с соответствующим индикатором для включения режима работы со слоями;

  • цифровые индикаторы для отображения состояния коммутатора во включенном уровне.

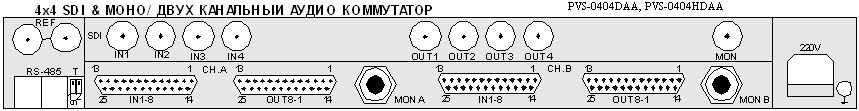

Задняя панель коммутатора



На задней панели коммутаторов расположены:

  • разъем питания « ~ 220V» с предохранителем (3 А);

  • разъемы BNC для подключения входных ( IN ) и выходных ( OUT ) видео/ SDI сигналов и выход контрольного монитора ( MON ) для контроля состояния выходов;

  • разъемы BNC для подачи опорного сигнала “REF”;

  • разъемы DB-25 (каждый на 8 каналов) для ввода/вывода звуковых сигналов;

  • разъёмы типа “ JACK ” (6,3 мм) на выходах контрольного монитора ( MON A и MON B );

  • разъемы RJ-45 для подключения к линии дистанционного управления RS-485, RS -232 или Ethernet ;

  • разъем DHR-26F (розетка 26-pin) для подключения сигналов GPI (опция управления “ GPI ” на заказ) .

Видеокоммутатор 8х8



Технические характеристики видеокоммутатора

  • Входные характеристики:

    • нагрузка по всем входам (75 ± 0,35) Ом;

    • входы открытые/закрытые (переключение джампером на плате);

    • возвратные потери > 40 дБ на частоте 4,43 МГц;

    • разъёмы BNC .

  • Выходные характеристики:

    • выходное сопротивление (75 ± 0,35) Ом;

    • выход контрольного монитора (MON);

    • возвратные потери > 40 дБ на частоте 4,43 МГц;

    • разъёмы BNC .

  • Общие характеристики:

    • коэффициент передачи - 1 ± 0,005;

    • неравномерность АЧХ в полосе до 6 МГц - ± 0,05 дБ, до 10 МГц - ± 0,1 дБ, до 100 МГц - ± 3дБ;

    • перекрестное затухание на частоте 4,43 МГц - не менее 62 дБ;

    • динамический диапазон (входы открытые) - (0 ± 1,5) В;

    • выброс 2T Sin 2 импульса - < 0,2 % ;

    • перекос по полю - < 0,5 % ;

    • дифференциальная фаза - < 0,1 ° на частоте 4,43 МГц;

    • дифференциальное усиление - < 0,1 % на частоте 4,43 МГц;

    • отношение сигнал/шум - не менее 74 дБ;

Структурная схема видеокоммутатора 8х8



Входные сигналы поступают на входные буферы. Входы могут быть закрытыми “ AC ” (то есть сигнал проходит через ёмкость и теряет постоянную составляющую) либо открытыми “ DC ” (то есть с сохранением постоянной составляющей). Режим устанавливается джампером JP 1 для каждого входа индивидуально (на рис.5 джамперы изображены в положении “ DC ”). С входных буферов сигналы подаются на матричный коммутатор 8х8. С выходов матричного коммутатора сигналы поступают на выходные буферы и параллельно на коммутатор состояния выходов 8х1 и далее на выходные разъёмы. На плате видеокоммутатора находится четырёхсекционный DIP -переключатель S1. С помощью этого переключателя возможны следующие установки:

  • переключатели S 1-1 и S 1-2 (LEVEL) осуществляют выбор УРОВНЯ (LEVEL 1 ¸ 4), в котором будет работать коммутатор .

  • переключатель S 1-3 ( M / S ) устанавливает режим “ MASTER / SLAVE ” ;

  • переключатель S 1-4 ( MODE ) не используется (зарезервирован для возможных последующих применений).

Аудиокоммутатор 8х8 двухканальный



Технические характеристики звукового коммутатора

  • Входные характеристики:

    • входы симметричные;

    • нагрузка не менее 15 кОм либо 600 Ом (переключение джампером на плате);

    • разъёмы DB 25.

  • Выходные характеристики:

    • выходы симметричные;

    • разъёмы DB 25;

    • выходное сопротивление 50 Ом;

    • выход контрольного монитора.

  • Общие характеристики:

    • коэффициент передачи - (0 ± 0,1) дБ;

    • выходной уровень максимальный - не менее 13 дБ;

    • неравномерность АЧХ в диапазоне 20 Гц ... 100 кГц - не более 0,15 дБ;

    • коэффициент гармоник - не более 0,005 % ;

    • отношение сигнал/шум - не менее 90 дБ;

    • перекрестное затухание в полосе частот до 20 кГц - не менее 90 дБ.

Структурная схема аудиокоммутатора 8х8 двухканального



Входные сигналы поступают на входные буферы, в которых осуществляется преобразование парафазного сигнала в однофазный. Далее сигналы поступают на матричный коммутатор 8х8. С выходов матричного коммутатора сигналы поступают на выходные буферы, где происходит обратное преобразование, и параллельно на коммутатор состояния выходов 8х1. На плате также расположены DIP -переключатели S 1 (раздельно для каждого канала), установки которых аналогичны установкам видеокоммутатора . Кроме того, на плате возможно включение джампером ( JP 1) входного сопротивления 600 Ом раздельно для каждого входа . На рисунке джамперы изображены в положении «600 Ом включено».





Коммутатор SDI сигналов 8х8



Технические характеристики SDI коммутатора

  • Входные характеристики:

    • стандарт ITU - R BT .656;

    • входное сопротивление (75 ± 0,35) Ом;

    • возвратные потери – не менее 18 дБ на частоте 270 МГц;

    • автоматическая коррекция длины кабеля – не менее 300 м (для кабеля РК75-4);

    • разъёмы BNC .

  • Выходные характеристики:

    • выходное сопротивление (75 ± 0,35) Ом;

    • возвратные потери – не менее 18 дБ на частоте 270 МГц;

    • размах (800 ± 80) мВ;

    • восстановление тактовой – по каждому выходу;

    • выход контрольного монитора (MON);

    • разъёмы BNC .



Структурная схема коммутатора 8х8 SDI сигналов



Входные сигналы поступают на схемы автоматического корректора длины кабеля, с выходов которых поступают на матричный коммутатор 8х8 с дополнительным коммутатором состояния выходов. С выходов матричного коммутатора сигналы поступают на схемы восстановления тактовой частоты ( RECLOKING ) и далее через кабельный драйвер на выход. На плате SDI коммутатора находится четырёхсекционный DIP -переключатель S 1 Установки переключателя аналогичны установкам видеокоммутатора (описание см. выше).



Коммутатор HD SDI сигналов 8х8



Технические характеристики HDSDI коммутатора

  • Входные характеристики:

    • стандарт SMPTE292M, ITU-R BT.656 ;

    • скорость передачи данных – 143Мb/s…1,485 Gb / s

    • входное сопротивление (75 ± 0,35) Ом;

    • возвратные потери – не менее 15 дБ на частоте 1,485 GHz ;

    • автоматическая коррекция длины кабеля – не менее 100 м (для кабеля РК75-4);

    • разъёмы BNC .

  • Выходные характеристики:

    • выходное сопротивление (75 ± 0,35) Ом;

    • возвратные потери – не менее 15 дБ на частоте 1,485 GHz ;

    • размах (800 ± 80) мВ;

    • восстановление тактовой – по каждому выходу;

    • выход контрольного монитора (MON);

    • разъёмы BNC .



Структурная схема коммутатора 8х8 HDSDI сигналов



Входные сигналы поступают на схемы автоматического корректора длины кабеля, с выходов которых поступают на матричный коммутатор 8х8 с дополнительным коммутатором состояния выходов. С выходов матричного коммутатора сигналы поступают на схемы восстановления тактовой частоты ( RECLOKING ) и далее через кабельный драйвер на выход. На плате HDSDI коммутатора находится восьмисекционный DIP -переключатель S 2 ( HD / SD DEST . CONFIG ), расположение которого показано на рис.11. Он предназначен для установки крутизны фронта выходных сигналов. Движки переключателя 1..8 устанавливают крутизну фронта в каналах OUT1.. OUT 8 соответственно. Установка движка в положение ON реализует в соответствующем канале крутизну фронта 200пс, что соответствует HDSDI стандарту. В противоположном положении крутизна фронта будет 700пс ( SDSDI ). Установки переключателя аналогичны установкам видеокоммутатора (описание см. выше). На плате коммутатора находится двухсекционный DIP -переключатель S 1( LEVEL ),. С помощью этого переключателя возможны следующие установки:

  • переключатели S 1-1 и S 1-2 (LEVEL) осуществляют выбор УРОВНЯ (LEVEL 1 ¸ 4), в котором будет работать коммутатор .



Коммутатор AES сигналов 8х8



    Структурная схема коммутатора 8х8 AES сигналов



  Входные AES сигналы поступают на развязывающие трансформаторы, с выходов которых поступают на приёмники AES сигнала откуда потом выдаются в последовательном виде на матричный коммутатор 8х8 с регулировкой усиления по входам и с дополнительным коммутатором состояния выходов. С выходов матричного коммутатора сигналы поступают на передатчики AES сигнала и далее через развязывающие трансформаторы на выход.

На плате AES коммутатора находятся :

  • кнопки регулировки ( MODE , DOWN , UP ) и сброса ( RESET );

  • восемь светодиодов и тройной семисегментный индикатор.

С помощью кнопки MODE осуществляется выбор одной из регулировок:

  • номера входа, который отображается на семисегментном индикаторе (при этом горит светодиод INPUT );

  • значение коэффициента передачи для текущего входа (горит светодиод GAIN );

  • номер уровня, в котором будет работать коммутатор (горит светодиод LEVEL );

С помощью кнопок DOWN , UP устанавливается требуемое значение текущей регулировки.

Во время регулировки коэффициента передачи по входу при кратковременном нажатии какой-либо из кнопок DOWN , UP происходит изменение уровня звука на 0,5дБ, при длительном нажатии происходит непрерывное изменение с шагом 0,5 дБ. Светодиод MINUS светится, когда коэффициент передачи имеет отрицательное значение. Чтобы установить номинальное значение коэффициента, необходимо одновременно нажать и отпустить кнопки DOWN , UP .

При регулировке коэффициентов передачи и номера уровня их значения автоматически сохраняются в энергонезависимой памяти контроллера коммутатора через 6 секунд после прекращения нажатий кнопок DOWN , UP .

Наличие сигнала REF на входе отображаеся свечением светодиода REF .

Если частота REF отличается от 48 кГц, то это воспринимается как его отсутствие.
