Коммутаторы 3G/HD/SD SDI, ASI с  “чистым” выходом,
DSK и мультиэкраном
Серия «Хамелеон»





Коммутаторы Серии “Хамелеон” предназначены для матричной коммутации цифровых сигналов 3G/HD/SD SDI, ASI. Любой из входных источников может быть соединен с любым одним или несколькими выходами.

В коммутаторах возможна установка до двух физических опционных модулей сдвоенного бесподрывного “чистого” программного выхода (далее по тексту “чистый” выход) или мультиэкрана в любых сочетаниях.

Модуль “чистого” выхода со встроенным DSK (индекс CS) обеспечивает на одном сдвоенном выходе бесподрывную коммутацию как синхронных, так и несинхронных источников с наложением DSK. При использовании DSK два входа коммутатора становятся входами KEY и FILL.

Первый “чистый” выход реализован на выходах OUT1 и OUT2 коммутатора, а входы IN1 и IN2 становятся входами Fill и Key соответственно.

Второй “чистый” выход реализован на выходах OUT3 и OUT4 коммутатора, а входы IN3 и IN4 становятся входами Fill и Key соответственно.

Две опции CS могут быть сконфигурированы таким образом, что реализуется только первый “чистый” выход, но на нем обеспечивается наложение двух DSK (DSK1+ DSK2), включенных друг за другом (оговаривается при заказе коммутатора).

Кроме того, к любому “чистому” выходу возможно добавление дополнительных выходов из числа обычных. При этом они будут работать аналогично и одновременно с выходами, относящимися к стандартному “чистому” выходу.

Модуль мультиэкрана (индекс M) обеспечивает возможность организации 4‑х канального мультиэкрана на мониторном выходе коммутатора (разъем MON). При использовании двух опций мультиэкрана на мониторном выходе возможна организация 8‑ми канального мультиэкрана.

Если опция мультиэкрана не используется, на разъеме MON можно контролировать состояние входов/выходов коммутатора.

В таблице ниже приведены возможные варианты опций коммутатора.



Опции

Функционал

Выходы BNC

CS

Бесподрывный “чистый” выход PRG1(DSK1)

OUT1,OUT2

M

Мультиэкран 4-х канальный

MON

CS+M

Бесподрывный “чистый” выход PRG1 (DSK1)

Мультиэкран 4-х канальный

OUT1,OUT2

MON

CS+CS

Бесподрывный “чистый” выход PRG1(DSK1)

Бесподрывный “чистый” выход PRG2(DSK2)

Бесподрывный “чистый” выход PRG1(DSK1+ DSK2)

OUT1,OUT2

OUT3,OUT4

OUT1,OUT2

M+M

Мультиэкран 8-ми канальный

MON

D

Коммутатор с резервным блоком питания





Функциональные возможности и достоинства:

  • Матрица переменного размера (определяется при заказе)

  • До двух опций “чистого” выхода (CS) при коммутации несинхронных и синхронных источников

  • Встроенный DSK на “чистом” выходе

  • При использовании двух опций “чистого” выхода возможна организация одного “чистого” выхода с наложением двух DSK (определяется при заказе)

  • Опция четырехканального мультиэкрана (М)

  • Возможность организации восьмиканального мультиэкрана при использовании двух опций мультиэкрана

  • Электрические и оптические входы/выходы (для Серии “Хамелеон 16”)

  • Опция резервного блока питания

  • Разнообразные пульты управления на одно и несколько направлений

  • Конфигурирование и управление через встроенный WEB-интерфейс

  • Поддержка протокола управления коммутаторами других серий фирмы “Профитт”




Состав серии “Хамелеон”

В зависимости от размера матрицы производится две серии устройств:



Серия “Хамелеон 8”

В данной серии возможны только электрические входы и выходы.



Табл.1

МОДЕЛЬ

# Входов

# Выходов

Мониторный

выход

PVIO-0808

8

8

+

PVIO-1204

12

4

+



Пример заказа: PVIO-1204D-CS-CS

Коммутатор 12х4 с резервным блоком питания и двумя (PRG1(DSK1), PRG2(DSK2)) или одним (PRG1(DSK1+DSK2)) “чистыми” выходами.



Серия “Хамелеон 16”

В данной серии возможны электрические и оптические входы и выходы.



Коммутаторы с электрическими входами и выходами

Табл.2

МОДЕЛЬ

# Входов

# Выходов

Мониторный

выход

PVIO-1616

16

16

+

PVIO-2012

20

12

+

PVIO-2408

24

8

+



Пример заказа: PVIO-1616D-CS-M

Коммутатор 16х16 с резервным блоком питания, одним (PRG1(DSK1) “чистым” выходом и 4-х канальным мультиэкраном.




Коммутаторы с электрическими («E») и оптическими («O») входами и выходами

Табл.3

МОДЕЛЬ

# Входов

(E+O)

# Выходов

(E+O)

Мониторный

выход

PVIO-1616EO

16 (8+8)

16 (8+8)

+

PVIO-2012EO

20 (8+12)

12 (8+4)

+

PVIO-2408EO

24 (8+16)

8 (8+0)

+



Пример заказа: PVIO-1616EOD-M-M

Коммутатор 16х16 с резервным блоком питания и 8-ми канальным мультиэкраном.



В качестве входных/выходных оптических интерфейсов применены оптические SFP модули. Это дает возможность пользователю сконфигурировать матрицу под собственную задачу с требуемыми входными/выходными интерфейсами.



Оптические SFP модули не входят в базовую поставку и заказываются отдельно.

Тип входных/выходных оптических SFP определяется при заказе.

Возможны следующие типы входных оптических SFP модулей:

Табл.4

Порт

Число каналов

Модель SFP

Чувствительность, 2.97 Gb/s

Вход

2

PRFT-30-DR-DN

(-3…-20)dB

Вход

2

PRFT-30-DRH-DN

(-9…-28)dB



Возможны следующие типы выходных оптических SFP модулей:

Табл.5

Порт

Число каналов

Модель SFP

Длина волны, тип

Выходная

мощность

Выход

2

PRFT-1330DT-10DN

1330 nm, FP

(0…-5)dB

Выход

2

PRFT-1330DT-35DN

1330 nm, FP

(0…+3)dB

Выход

2

PRFT-1530DT-50DN

1550 nm, DFB

(0…+3)dB

Выход

2

PRFT-1630DT-xxDN

CWDM, DFB

(0…+3)dB



Заказчик может заказать коммутатор с меньшим количеством SFP и затем по мере необходимости, докупая SFP модули, довести коммутатор до полного объема.

Все модели SFP модулей поддерживают DDMI интерфейс, что позволяет пользователю через интерфейс Ethernet получать информацию в реальном времени о входной оптической мощности на каждом оптическом входе, выходной мощности и длине волны на каждом оптическом выходе.


Принцип действия

Базовая структура коммутатора



На рисунке показана базовая структурная схема коммутаторов Серии “Хамелеон”.

Пример заказа: PVIO-1616D (Индекс D – резервный блок питания (“горячий ”резерв)).

Source 1...M – входы,

Destination 1...N – выходы,

MON – контрольный выход коммутатора.






Структурная схема базового коммутатора Серии “Хамелеон”



Коммутатор с двумя опциями: C+M.



На рисунке показана структурная схема коммутаторов Серии “Хамелеон” с двумя опциями.

  • Опция CS –“чистый” выход со встроенным DSK.

  • Опция M – четырехканальный мультиэкран.

Пример заказа: PVIO-1616D-CS-M (индекс D – резервный блок питания (“горячий ”резерв)).

Source 1...M – входы

Входы 1 и 2 двухфункциональные. В случае использования функции DSK

Source 1 – Fill

Source 2 – Key

Destination 1...N – выходы

Выходы OUT1 и OUT2 являются “чистыми” выходами с возможностью наложения внешнего DSK. Внешние сигналы DSK должны быть синхронны с опорным сигналом REF коммутатора. Разрешение/Запрет функции DSK осуществляется через Web‑интерфейс коммутатора.

MON – выход четырехканального мультиэкрана.




Структурная схема коммутатора Серии “Хамелеон” со сдвоенным программным выходом и выходом мультиэкрана..






Коммутатор с двумя опциями: C+CS.



На рисунке показана структурная схема коммутаторов Серии “Хамелеон” двумя опциями “чистого” выхода с встроенным DSK (индекс CS).



Пример заказа: PVIO-1616D-CS-CS (индекс D – резервный блок питания (“горячий” резерв)).

Опции CS+CS могут конфигурироваться как:

  • Два независимы “чистых” выхода для двух программ PRG1 с DSK1 и PRG2 с DSK2 (Рис.3)

  • Чистый выход для одной программы с двумя независимыми DSK (PRG1 (DSK1 + DSK2)) (Рис.3а)

Source 1...M – входы

Входы 1 и 2 двухфункциональные. В случае использования функции DSK1

Source 1 – Fill1

Source 2 – Key1

Входы 3 и 4 двухфункциональные. В случае использования функции DSK2

Source 3 – Fill2

Source 4 – Key2

Destination 1...N – выходы

Выходы OUT1, OUT2 являются “чистыми” выходами PRG1 с возможностью наложения внешнего DSK1 (рис.3)  или DSK1+DSK2 (рис 3а).

Выходы OUT3, OUT4 являются “чистыми” выходами PRG2 с возможностью наложения внешнего DSK2 (рис 3).

Внешний DSK должен быть синхронен с опорным сигналом на входе REF коммутатора. Разрешение/Запрет функции DSK осуществляется через Web‑интерфейс коммутатора.

MON- контрольный выход коммутатора.










Структурная схема коммутатора Серии “Хамелеон” с двумя программными выходами.





Структурная схема коммутатора Серии “Хамелеон” с одним программным выходом и двумя слоями DSK1,2








Коммутатор с двумя опциями: M+M.



На рисунке показана структурная схема коммутаторов Серии “Хамелеон” с двумя опциями четырехканального мультиэкрана (индекс M).

Пример заказа: PVIO-1616D-M-M (индекс D – резервный блок питания (“горячий” резерв)).

Source 1...M – входы,

Destination 1...N – выходы,

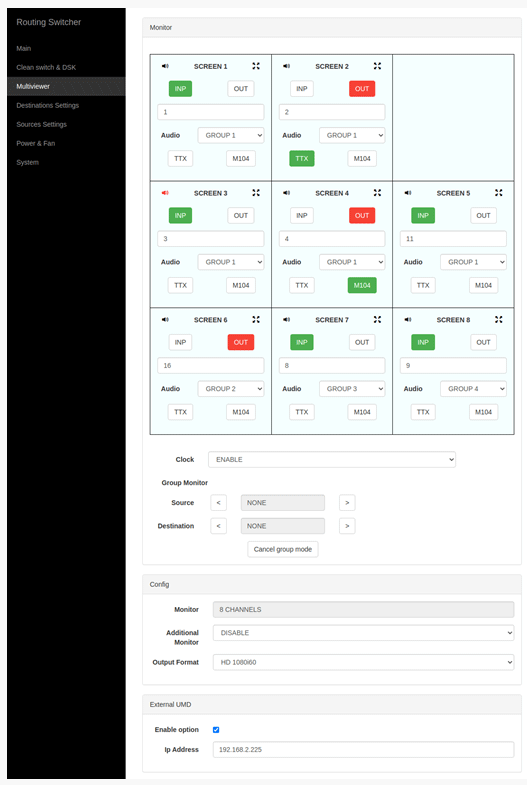

MON- выход восьмиканального мультиэкрана (восемь видео источников + часы). Конфигурация и управление осуществляется через Web-Интерфейс коммутатора (в данной версии коммутатора отсутствует возможность настройки и управления опциями мультиэкрана).









Структурная схема коммутатора Серии “Хамелеон” с двумя опциями мультиэкрана.







Внешний вид задних панелей коммутаторов Серии “Хамелеон”

На задней панели коммутаторов расположены:

  • разъёмы питания “~220V” для основного и резервного блоков питания (~220V) с соответствующими предохранителями и тумблерами включения;

  • разъемы BNC для подключения входных (IN) и выходных (OUT) SDI/ASI сигналов и выход контрольного монитора (MON);

  • разъемы BNC для подачи опорного сигнала “REF”;

  • разъемы RJ-45 для подключения к линии дистанционного управления 100/1000 Ethernet;

На рисунках, расположенных ниже, условно показан вид сзади возможных вариантов коммутаторов Серии “Хамелеон”.



Серия “Хамелеон 8”

Коммутаторы с электрическими входами и выходами




Серия “Хамелеон 16”

Коммутаторы с электрическими входами и выходами








Серия “Хамелеон 16”

Коммутаторы с электрическими и оптическими входами и выходами.










Технические данные и характеристики

Входы/выходы SDI/ASI электрические:



Поддерживаемые стандарты

SMPTE 424M (3G), SMPTE 292 (HDSDI),

SMPTE 259M (SDI), DVB-ASI

Конфигурация коммутатора

В соот. с Табл. 1,2,3.

Вложенный звук, служебные данные

проходят без изменений

Восстановление тактовой по каждому каналу

Да

Входное/выходное сопротивление, разъём

75 Ом,  BNC

Размах по выходу

(800+/-80) mV

Время нарастания и спада

120 пс - номинал для 3G/HD,
700 пс - номинал для SD

Джиттер

менее 0.2UI (единичного интервала)

Затухание несогласованности

>15 dB до 1.5Gbit

>10 dB до 3Gbit

Автоматическая коррекция кабеля по каждому входу:

3G

HD

SD, ASI





до 120 м  (для кабеля 1694A или аналогичного)

до 140 м

до 350 м





Входы 3G/HD/SD/SDI /ASI oптические:



Тип SFP

PRFT-30DR-DN и/или PRFT-30DRH-DN

Количество каналов

два

Диапазон спектральной чувствительности

1100 нм … 1650 нм

Диапазон чувствительности (3G SDI)

(-3) ¸ (-24) дБм (PRFT-30-DR-DN)

(-9) ¸ (-28) дБм (PRFT-30-DRH-DN)

Максимальная детектируемая мощность входного сигнала

-3 дБм (PRFT-30-DR-DN)

-9 дБм (PRFT-30-DRH-DN)

Разъемы

LC/PC





Вход видео – REF:



Вход

Закрытый, проходной

Разъём

BNC

Вид

HD трехуровневый

SD черное поле (300 +/- 100) mV или  композитный сигнал 1Vpp

Входное сопротивление

больше 10 кОм





Выходы 3G/HD/SD SDI /ASI оптические:



Тип SFP

 PRFT-1330DT-10DN

 PRFT-1330DT-35DN

 PRFT-1530DT-50DN

 PRFT-1630DT-xxDN

Тип лазера

 FP

 FP

 DFB

 DFB

Длина волны

 1310±20 nm



 1310±20 nm


 1550±20 nm

 CWDM,

 от 1270 до 1610 nm
 с шагом 20 nm

Выходная оптическая мощность

 0…-5 дБм

 0…+3 дБм

 0…+3 дБм



 0…+3 дБм

Тип разъема

 LC/PC

 LC/PC

 LC/PC

 LC/PC





Внешняя линия управления:

  • Транспортный уровень:  TCP, UDP

  • Протокол IP:  IP v4

  • Номера используемых портов:  80, 8080, 22, 10004, 10010

  • Скорость обмена:  10/100 Мбит/с

  • Разъём:  RJ-45-8/8

Габаритные размеры:

ширина – 482 мм;  высота – 44 мм;  глубина – 262 мм.

Потребление:  не более 35Вт.

Диапазон рабочих температур:  от 5 до 45оС.


Управление

Управление коммутатором может осуществляться от дистанционных пультов управления или от ЭВМ (встроенный WEB-интерфейс или специальное ПО для управления коммутаторами), как отдельно, так и одновременно. Для этого коммутаторы и все источники управления должны быть подключены к сети Ethernet.



Управление от дистанционных пультов



В зависимости от назначения дистанционные пульты управления могут быть:

  • универсальные X-Y пульты

  • пульты на несколько назначений (multi bus)

  • пульты на одно назначение (single bus)



Принципы работы дистанционных пультов управления изложены в техническом описание и инструкции по эксплуатации на конкретный пульт.




Управление от ЭВМ



Управление коммутатором и его конфигурирование от ПЭВМ осуществляется через WEB-интерфейс. Для этого откройте установленный на Вашем компьютере браузер и введите IP-адрес устройства (http://xxx.xxx.xxx.xxx).

WEB-интерфейс состоит из четырех вкладок (окон).



Вкладка Main



Вкладка Main позволяет осуществлять управление коммутатором и индикацию состояния.





Switch – тип коммутатора и его имя, определенное пользователем на вкладке System.

Mode – режим коммутатора при управлении от WEB-интерфейса

PRESET – коммутация всех выходов c предварительной подготовкой;

ON LINE – мгновенная коммутации одного выхода;

SAVE MEMORY – режим создания и сохранения вариантов соединения всех выходов коммутатора (MEM 1…MEM 16);

CLEAR MEMORY – режим удаления сохраненных ранее и привязанных к кнопкам MEM1…MEM16 вариантов соединения. Для удаления сохраненного варианта кликните левой клавишей мыши на соответствующую кнопку MEM. В появившемся диалоговом окне подтвердите свой выбор (вариант будет удален, кнопка освобождена) или откажитесь от удаления.

Memory – секция выбора варианта соединения всех выходов коммутатора (MEM 1…MEM 16) в режиме PRESET.

DSK1 и DSK2 – кнопки включения и выключения соответствующих каналов DSK. Активны, если коммутатор имеет соответствующие опции и использование канала DSK разрешено пользователем (вкладка Clean switch & DSK). Для включения или выключения DSK кликните левой клавишей мыши на соответствующей кнопке.



Коммутационное поле – представляет собой XY панель, где по оси X следуют номера входов (S1…SN), а по оси Y номера выходов (D1…DN) коммутатора. Размер коммутационного поля зависит от типа коммутатора и определяется автоматически. Номера входов (S1…SN) окрашены в зеленый цвет. Если коммутатор имеет опции “чистого” выхода и использование соответствующего канала DSK разрешено пользователем, то входы, отданные для подключения сигналов Fill и Key (S1 и S2 для DSK1) и (S3 и S4 для DSK2), окрашены в желтый цвет. Номера выходов (D1…DN) окрашены в бордовый цвет. Если на выход установлен запрет коммутации (“замок”), то его номер окрашен в пурпурный цвет и соответствующая строка коммутационного поля недоступна для выбора.

Установка или снятие запрета коммутации выхода осуществляется с помощью двойного щелчка левой клавиши мыши на соответствующем номере выхода (D1…DN).

Вторая строка и второй столбец коммутационного поля (обозначены буквой M) предназначены для отображения состояния и переключения мониторного выхода коммутатора. Вход или выход, поданные на мониторный выход коммутатора, отмечены галочкой в соответствующем элементе управления коммутационного поля. Для подключения к мониторному выходу коммутатора другого входа или выхода кликните левой клавишей мыши на соответствующем элементе управления.

Если некоторый вход коммутирован на некоторый выход, то на пересечении вертикального и горизонтального столбцов, соответствующих данным входу и выходу (узел коммутационного поля) будет изображён квадрат красного цвета.

Функционал элементов управления расположенных в узлах коммутационного поля зависит от выбранного режима работы коммутатора (строка Mode).

В режиме  ON LINE кликните левой клавишей мыши на необходимом узле коммутационного поля. Команда на соединение выбранных выхода и входа будет передана в коммутатор и при успешном выполнении узел коммутации окрасится в красный цвет.

В режиме  PRESET кликните левой клавишей мыши на необходимом узле коммутационного поля. Узел коммутации окрасится в зеленый цвет, а коммутатору будет передана информация о преднаборе. Выполните необходимое количество преднаборов и после этого, для осуществления коммутации, нажмите кнопке Apply, расположенную под коммутационным полем (для отмены преднабора нажмите кнопку Cancel). При успешном выполнении соединений выбранные узлы коммутации окрасятся в красный цвет. Кроме того в данном режиме доступна работа с ранее сохраненными таблицами коммутации. Выберите необходимую таблицу, используя кнопки MEM1…MEM16 (кнопки, которым соответствуют запомненные ранее варианты коммутации, окрашены зеленым цветом). При этом информация о преднаборе отобразится в узлах коммутационного поля зеленым цветом. Нажмите кнопку APPLY для выполнения коммутации или Cancel для отмены преднабора.

В режиме  SAVE MEMORY возможно сохранение до 16-ти вариантов таблиц коммутации для преднабора. Кликните левой клавишей мыши на необходимых узлах коммутационного поля, они окрасятся в зеленый цвет и будут сохранены в коммутаторе как преднабор для сохранения в памяти. При этом в преднабор попадет не только измененное пользователем состояние выходов коммутатора, но и текущее состояние всех выходов коммутатора, которые не были изменены пользователем и окрашены только в красный цвет. Для сохранения текущего преднабора в памяти кликните левой клавишей мыши по соответствующей кнопке MEM1…MEM16 (для отмены преднабора нажмите кнопу Cancel). Преднабор будет сохранен и привязан к указанной кнопке MEM. Если к выбранной кнопке MEM уже привязан какой-то вариант коммутации, перед сохранением будет выведено предупреждающее диалоговое окно. Подтвердите свой выбор (привязанный вариант будет изменен) или откажитесь от сохранения. Кнопки MEM1…MEM16, к которым привязаны варианты коммутации, окрашены в зеленый цвет. Свободные кнопки – белые.

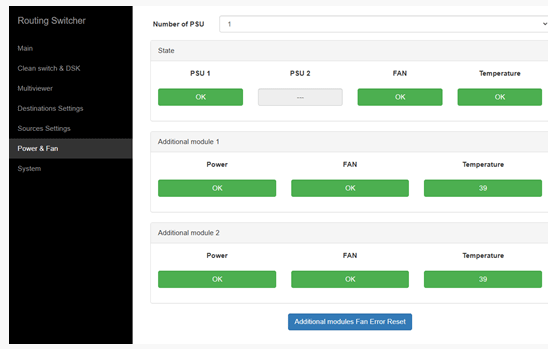

Power & Fan – секция индикации неисправности блоков питания и вентилятора.

PSU 1 – первый блок питания;

PSU 2 – второй блок питания. Активен при разрешении пользователем контроля двух блоков питания (вкладка Configuration);

FAN – вентилятор;

TEMP – температура внутри корпуса.

В случае неисправности соответствующий сектор светится красным цветом. При нормальной работе – зелёным.



LOG – секция включения журнала событий (EVENT LOG).

Для входа в журнал необходимо перейти по ссылке Log view. Журнал событий откроется в новом окне браузера.




Вкладка Configuration



Synhronization – секция для конфигурирования и отображения состояния работы с опорным синхросигналом REF.

Output Format – выбор стандарта выходного сигнала;

REF Format – информация о наличии и формате синхросигнала. Красный цвет свидетельствует об отсутствии сигнала, зелёный – сигнал в норме.

Genlock – статус захвата ФАПЧ от источника синхронизации блока. Красный цвет свидетельствует об отсутствии захвата, зелёный – сигнал захвачен.

Destination – секция для конфигурирования выходов коммутатора.

Number – выбор выхода;

Name – определенное пользователем название выбранного выхода;

Function – определение типа выхода;

Clean switch 1 – первый “чистый” выход. Если в коммутаторе установлена опция первого “чистого” выхода, то выходы 1 и 2 автоматически становятся данного типа. Кроме того, любому другому обычному выходу может быть присвоен тип Clean switch 1. В этом случае он будет работать синхронно с 1 и 2 выходами.

Clean switch 2 – второй “чистый” выход. Если в коммутаторе установлена опция второго “чистого” выхода и она сконфигурирована как обычный “чистый” выход, то выходы 3 и 4 автоматически становятся данного типа. Кроме того, любому другому обычному выходу может быть присвоен тип Clean switch 2. В этом случае он будет работать синхронно с 3 и 4 выходами.

Standart – обычный выход коммутатора.

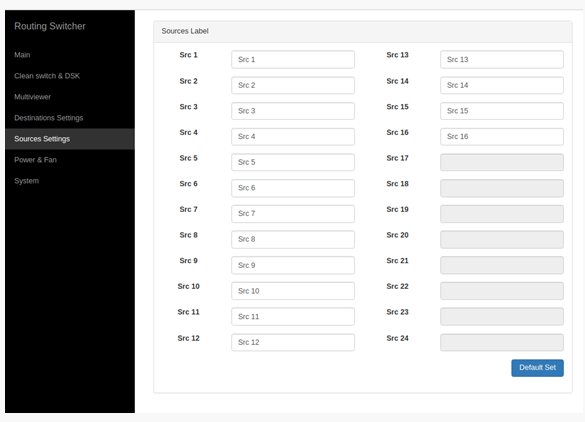

Source – секция для конфигурирования входов коммутатора.

Number – выбор входа;

Name – определенное пользователем название выбранного входа.

Power supply – секция для определения количества блоков питания коммутатора.

Number – количества блоков питания коммутатора.



Вкладка Clean switch & DSK



Данная вкладка отображает информацию о состоянии дополнительных модулей “чистых” выходов, если они установлены.





Additional module 1 и 2 – секции для отображения информации о состоянии дополнительных модулей. Если модуль не установлен, то соответствующая секция не активна.

Type – режим работы модуля

Clean switch (outputs 1, 2, … N) – первый “чистый выход” и номера выходов коммутатора, работающих в этом режиме;

Clean switch (outputs 3, 4, … N) – второй “чистый выход” и номера выходов коммутатора, работающих в этом режиме;

DSK 2 – второе DSK для первого “чистого” выхода;

DSK – информация о состоянии сигналов DSK

Fill – наличие и формат сигнала на входе Fill. Красный цвет свидетельствует об отсутствии сигнала, зелёный – сигнал в норме.

Key – наличие и формат сигнала на входе Key. Красный цвет свидетельствует об отсутствии сигнала, зелёный – сигнал в норме.

Allow use – разрешение использования соответствующего канала DSK. При запрете использования канала DSK, данный канал выключается и соответствующая кнопка на вкладке Main становится недоступна. Состояние входных сигналов Fill и Key не анализируется.

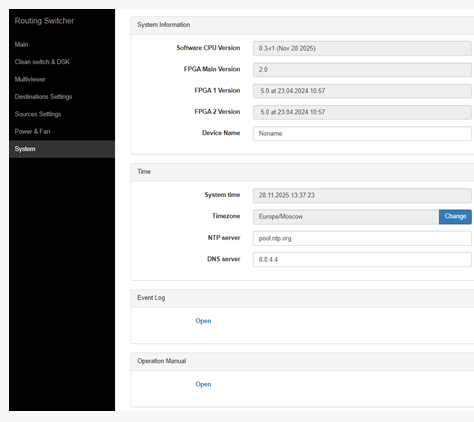

Вкладка System





System Information – секция отображение текущих версий программного обеспечения и имени коммутатора.

Software CPU Version – версия программного обеспечения центрального процессора коммутатора.

FPGA 1 Version – версия программного обеспечения программируемой логики первого дополнительного модуля (“Undefined” – если модуль не установлен).

FPGA 2 Version – версия программного обеспечения программируемой логики второго дополнительного модуля (“Undefined” – если модуль не установлен).

Device Name – название коммутатора, которое задается пользователем и отображается на главной вкладке в стоке Switch.

Time – секция временных настроек коммутатора

System time – отображение даты и времени, установленных в коммутаторе. В связи с тем, что данная модель устройства не оснащена энергонезависимыми часам, для корректного отображения времени при записи в журнал событий необходимо синхронизировать его с NTP сервером. Если время не было синхронизировано, то дата и время, установленные в коммутаторе могут отличаться от истинных значений и будут отображаться на красном фоне.

Timezone – выбор часового пояса.

NTP server – выбор адреса NTP сервера для синхронизации времени и даты.

DNS server – выбор адреса DNS сервера.





Конструктивное исполнение

Коммутаторы Серии “Хамелеон” выполнены в базовом 19² каркасе 1U (44х482х262 мм).

Блок может устанавливаться в базовом шкафу либо на столе. На днище устройства установлены специальные “ножки”, которые крепятся одним винтом и, при необходимости, могут быть демонтированы. В каркасе размещается основная  плата и блоки питания.

В устройстве может быть установлен один или два блока питания. В случае установки двух блоков один работает в горячем резерве.


^Наверх
